Que es la Memoria Ram
Tipos y como se instala
La memoria RAM (Random Access Memory Module o memoria de acceso aleatorio) es un tipo de memoria que utilizan los ordenadores para almacenar los datos y programas a los que necesita tener un rápido acceso.

Se trata de una memoria de tipo volátil, es decir, que se borra cuando apagamos el ordenador, aunque también hay memorias RAM no volátiles (como por ejemplo las memorias de tipo flash.

Los datos almacenados en la memoria RAM no sólo se borran cuando apagamos el ordenador, sino que tambien deben eliminarse de esta cuando dejamos de utilizarlos (por ejemplo, cuando cerramos el fichero que contiene estos datos).

Estas memorias tienen unos tiempos de acceso y un ancho de banda mucho más rápido que el disco duro, por lo que se han convertido en un factor determinante para la velocidad de un ordenador. Esto quiere decir que, dentro de unos límites, un ordenador irá más rápido cuanta mayor sea la cantidad de memoria RAM que tenga instalada, expresada en MegaBytes o GigaBytes.

Los chips de memoria suelen ir conectados a unas plaquitas denominadas módulos, pero no siempre esto ha sido así, ya que hasta los ordenadores del tipo 8086 los chips de memoria RAM estaban soldados directamente a la placa base.

Con los ordenadores del tipo 80386 aparecen las primeras memorias en módulos, conectados a la placa base mediante zócalos, normalmente denominados bancos de memoria, y con la posibilidad de ampliarla (esto, con los ordenadores anteriores, era prácticamente imposible).

Los primeros módulos utilizados fueron los denominados SIMM (Single In-line Memory Module). Estos módulos tenían los contactos en una sola de sus caras y podían ser de 30 contactos (los primeros), que posteriormente pasaron a ser de 72 contactos.

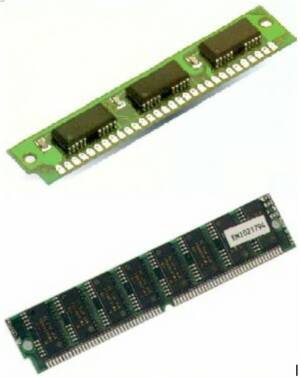

Módulos SIMM. Podemos ver a la Izda. un módulo de 30
contactos y a la drcha. uno de 72 contactos.

Este tipo de módulo de memoria fue sustituido por los módulos del tipo DIMM (Dual In-line Memory Module), que es el tipo de memoria que se sigue utilizando en la actualidad.

Esta clasificación se refiere exclusivamente a la posición de los contactos.

En cuanto a los tipos de memoria, la clasificación que podemos hacer es la siguiente:

DRAM:
Las memorias DRAM (Dynamic RAM) fueron las utilizadas en los primeros módulos (tanto en los SIMM como en los primeros DIMM). Es un tipo de memoria más barata que la SDRAM, pero también bastante más lenta, por lo que con el paso del tiempo ha dejado de utilizarse. Esta memoria es del tipo asíncronas, es decir, que iban a diferente velocidad que el sistema, y sus tiempos de refresco eran bastante altos (del orden de entre 80ns y 70ns), llegando en sus últimas versiones, las memorias EDO-RAM a unos tiempos de refresco de entre 40ns y 30ns.

SDRAM:

Las memorias SDRAM (Synchronous Dynamic RAM) son las utilizadas actualmente (aunque por SDRAM se suele identificar a un tipo concreto de módulos, en realidad todos los módulos actuales son SDRAM).

Son un tipo de memorias síncronas, es decir, que van a la misma velocidad del sistema, con unos tiempos de acceso que en los tipos más recientes son inferiores a los 10ns, llegando a los 5ns en los más rápidos.
Las memorias SDRAM se dividen a su vez en varios tipos

SDR:

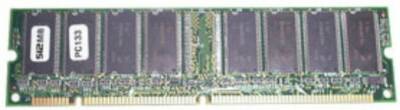

Módulo SDR. Se pueden ver las dos muescas de posicionamiento.

Los módulos SDR (Single Data Rate) son los conocidos normalmente como SDRAM, aunque, como ya hemos dicho, todas las memorias actuales son SDRAM.
Se trata de módulos del tipo DIMM, de 168 contactos, y con una velocidad de bus de memoria que va desde los 66MHz a los 133MHz. Estos módulos realizan un acceso por ciclo de reloj.
Empiezan a utilizarse con los Pentium II y su utilización llega hasta la salida de los Pentium 4 de Intel y los procesadores Athlon XP de AMD, aunque las primeras versiones de este último podían utilizar memorias SDR.
Este tipo de módulos se denominan por su frecuencia, es decir, PC66, PC100 o PC133.

DDR:
Módulo DDR. Vemos que tiene una sola muesca de
posicionamiento, situada a la derecha del centro del módulo.

Los módulos DDR SDRAM (Double Data Rate SDRAM) son una evolución de los módulos SDR. Se trata de módulos del tipo DIMM, de 184 contactos y 64bits, con una velocidad de bus de memoria de entre 100MHz y 200MHz, pero al realizar dos accesos por ciclo de reloj las velocidades efectivas de trabajo se sitúan entre los 200MHz y los 400MHz. Este es un punto que a veces lleva a una cierta confusión, ya que tanto las placas base como los programas de información de sistemas las reconocen unas veces por su velocidad nominal y otras por su velocidad efectiva.

Comienzan a utilizarse con la salida de los Pentium 4 y Thlon XP, tras el fracasado intento por parte de Intel de imponer para los P4 un tipo de memoria denominado RIMM, que pasó con más pena que gloria y tan sólo llegó a utilizarse en las primeras versiones de este tipo de procesadores (Pentium 4 Willamette con socket 423).

Se han hecho pruebas con módulos a mayores velocidades, pero por encima de los 200MHz (400MHz efectivos) suele bajar su efectividad. Esto, unido al coste y a la salida de los módulos del tipo DDR2, ha hecho que en la práctica sólo se comercialicen módulos DDR de hasta 400MHz (efectivos).
Estas memorias tienen un consumo de entre 0 y 2.5 voltios.
Este tipo de módulos se está abandonando, siendo sustituido por los módulos del tipo DDR2.

DDR2:
c: Peter May Codeso

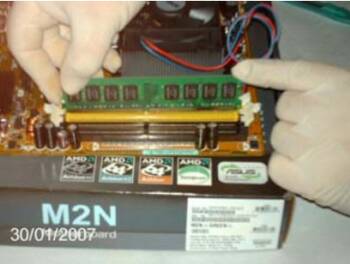

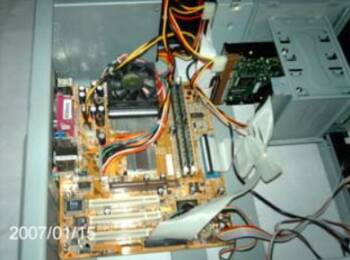

Teniendo en cuenta estos aspectos, ya podemos insertar el módulo con firmeza. Si vemos que no podemos ponerlo, hay que detenerse y revisar todo el proceso de nuevo y con mucho cuidado. Es importante destacar que la memoria sólo entra en su sitio en una posición determinada por las muescas, no hay varias maneras de ponerla.

Cuando hayamos insertado la memoria, sólo queda comprobar que el sistema la acepta correctamente. Por ese motivo se recomienda no cerrar la torre todavía, en la siguiente sección comentaremos cómo comprobarla y corregir errores. Cuando veamos que la memoria funciona bien, podemos cerrar la torre con las tapas y colocando de nuevo los tornillos (apagando el PC previamente).




VERIFICACIÓN Y PROBLEMAS

Cuando esté colocada la memoria, sólo queda encender el ordenador y comprobar que la memoria se detecta bien, el primer paso es verlo en la BIOS.
En la primera pantalla del arranque podremos ver un mensaje que dice:

Memory Test: xxxxxxK OK >>> Esa es la cantidad de memoria que se está detectando, debemos comprobar que es la correcta. El valor que aparece está en kilobytes, por tanto, debemos multiplicar por 1024 el valor en megabytes de la memoria para poder verificarlo.

Ejemplo:
Tenemos un ordenador con 256MB de memoria RAM en un módulo, en el arranque nos debe aparecer:

Memory Test: 262144K OK (256•1024 = 262144)

Si insertamos otro módulo de 256MB, tenemos teóricamente 512MB, siendo así el valor ahora debería ser:

Memory Test: 524288K OK (512•1024 = 524288)

Si aparece ese valor, indica que todo está correcto y la memoria ha sido detectada.

A continuación ofrecemos una lista del valor que debe salir según la cantidad de memoria instalada (se pueden obtener para cualquier otro valor no estándar simplemente multiplicando por 1024 tal y como hemos puesto en el ejemplo anterior).

- 64MB: 65536K
- 128MB: 131072K
- 256MB: 262144K
- 384MB: 393216K
- 512MB: 524288K
- 768MB: 786432K
- 1024MB: 1048576K
- 2048MB: 2097152K

Posibles resultados:

1 - El ordenador empieza a dar pitidos:
Revisa que la memoria que has insertado sea del tipo correcto para tu ordenador, revisa que la has insertado correctamente. Si todo eso se cumple, acude a un técnico para que lo revise, es posible que la memoria sea defectuosa.

2 - El ordenador no arranca:
Igual que el punto 1.

3 - El ordenador arranca PERO la cantidad de memoria nueva no aparece, sigue detectando la cantidad antes de la actualización:
Es muy probable que el tipo de memoria no sea del todo correcto y debamos cambiarla, hay que verificar que hemos colocado la memoria correcta para el sistema.

4 - El ordenador arranca correctamente y muestra la cantidad de memoria que hay instalada:
Enhorabuena, el proceso se ha realizado a la perfección. Disfruta de tu nueva memoria.



La latencia CAS es un dato importante, que puede estar identificado de varias formas (CL, C o solo un número).

Hay un dato importante, pero fácil de saber, y se trata de si los chips de memoria están en una sola cara del módulo o en las dos.

Con esta información ya tenemos identificada nuestra memoria.

Es muy importante esta identificación no solo a la hora de comprar un módulo, sino también (y bastante más importante) a la hora de hacer una ampliación de memoria, sobre todo para evitar incompatibilidades.

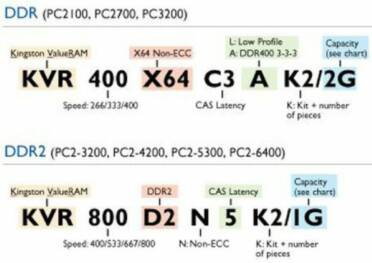

Añado una reseña de los principales tipos de módulos que existen en la actualidad.

SDRAM:

PC-133 133Mhz (ya descatalogada, aunque algunos fabricantes como Kingston la siguen produciendo en 256Mb y 512Mb).

DDR:

PC-1600 DDR-200 200Mhz (en varias capacidades, ya descatalogada).
PC-2100 DDR-266 266Mhz (en varias capacidades, ya descatalogada).
PC-2700 DDR-333 333Mhz (en varias capacidades, ya descatalogada, todavía se pueden encontrar, aunque con dificultad).
PC-3200 DDR-400 400Mhz (en varias capacidades, continua a la venta).

DDR2:

PC-4200 DDR2-533 533Mhz (en varias capacidades).
PC-4600 DDR2-667 667Mhz (en varias capacidades).
PC-6400 DDR2-800 800Mhz (en varias capacidades).
+

COMO INSTALAR UN MODULO DE MEMORIA.

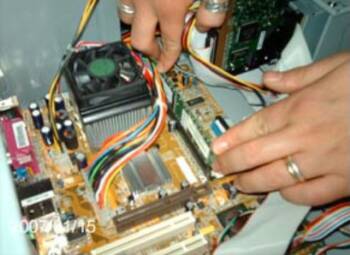

Vamos a ver como se instala un modulo de memoria, así como lo que tenemos que considerar al ampliar la memoria y los problemas que nos podemos encontrar.

Para empezar, vamos a ver los diferentes tipos de módulos de memoria que nos podemos encontrar.

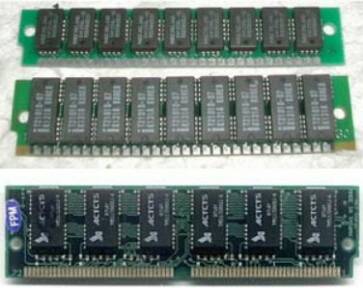

MODULOS SIMM

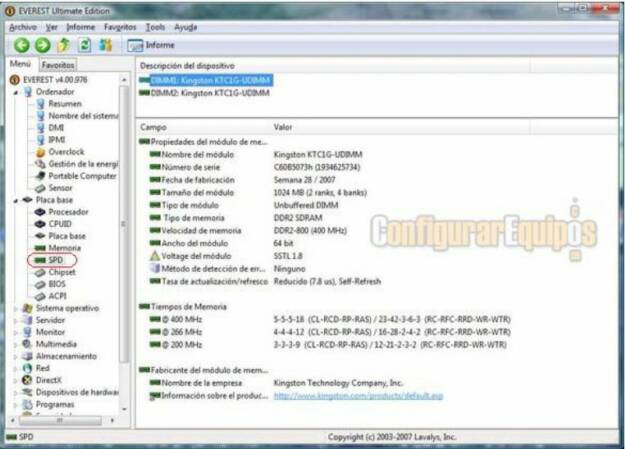

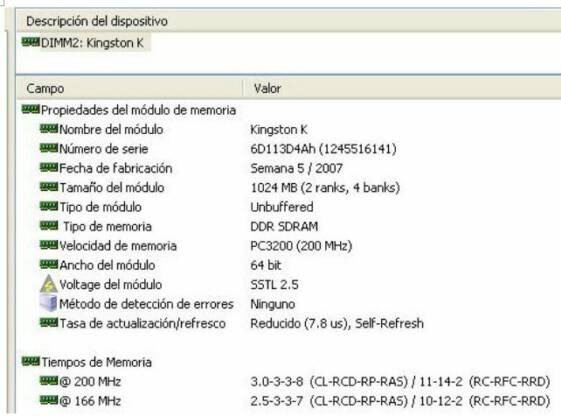

Informe de la Tabla SPD, obtenido con el programa Everest. En él podemos ver toda la información que necesitamos sobre nuestra memoria.

Voltaje del módulo:
Una diferencia acusada de voltaje entre dos módulos de memoria también puede hacer que tan sólo uno de ellos funcione (normalmente el de menor voltaje).

Estos no son todos los causantes de una incompatibilidad entre módulos, ya que a veces el simple hecho de que los chips sean de distinto fabricante o los módulos de diferente marca puede hacer que los módulos sean incompatibles, sobre todo en ordenadores antiguos, con placas con una muy baja tolerancia.

Pero esto hace que lo mejor cuando vayamos a ampliar la memoria de nuestro ordenador (sobre todo si no es muy moderno) es que llevemos el ordenador a la tienda y que ellos comprueben que el módulo que nos venden es el correcto para nuestro equipo. Otra posibilidad es anotar exactamente todas las características de nuestro(s) modulo(s) y comprar una exactamente igual (y a ser posible de la misma marca).

En cuanto al tema de las memorias en Dual Channel, las especiales características de esta tecnología hacen que no solo tengan que ser módulos exactamente iguales, sino que sea muy conveniente comprarlos en pack específicos, que casi todos los fabricantes de memorias tienen.

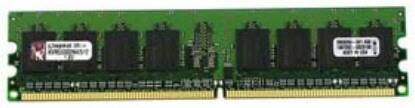

Módulo DDR2. Vemos que tiene una sola muesca de posicionamiento,
situada a la derecha del centro del módulo, aunque más hacia en centro que en los módulos DDR.
También se puede apreciar la mayor densidad de contactos.

Los módulos DDR2 SDRAM son una evolución de los módulos DDR SDRAM. Se trata de módulos del tipo DIMM, en este caso de 240 contactos y 64bits. Tienen unas velocidades de bus de memoria real de entre 100MHz y 266MHz, aunque los primeros no se comercializan.
La principal característica de estos módulos es que son capaces de realizar cuatro accesos por ciclo de reloj (dos de ida y dos de vuelta), lo que hace que su velocidad de bus de memoria efectiva sea el resultado de multiplicar su velocidad de bus de memoria real por 4.
Esto duplica la velocidad en relación a una memoria del tipo DDR, pero también hace que los tiempos de latencia sean bastante más altos (pueden llegar a ser el doble que en una memoria DDR).
El consumo de estas memorias se sitúa entre los 0 y 1.8 voltios, es decir, casi la mitad que una memoria DDR.

Tanto las memorias DDR como las memorias DDR2 se suelen denominar de dos formas diferentes, o bien en base a su velocidad de bus de memoria efectiva (DDR-266, DDR-333, DDR-400, DDR2-533, DDR2-667, DDR2-800) o bien por su ancho de banda teórico, es decir, por su máxima capacidad de transferencia (PC-2100, PC-2700 y PC-3200 en el caso de los módulos DDR y PC-4200, PC-5300 y PC-6400 en el caso de los módulos DDR2).

El Ancho de banda de los módulos DDR y DDR2 se puede calcular multiplicando su velocidad de bus de memoria efectiva por 8 (DDR-400 por 8 = PC-3200).

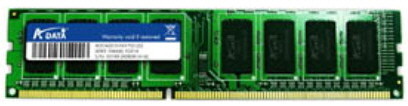

El último y más reciente tipo de memorias es el DDR3.
Módulo DDR. Vemos que tiene una sola muesca de posicionamiento,
situada en esta ocasión a la izquierda del centro del módulo.

Este tipo de memorias (que ya han empezado a comercializarse, y están llamadas a sustituir a las DDR2) son también memorias del tipo SDRAM DIMM, de 64bits y 240 contactos, aunque no son compatibles con las memorias DDR2, ya que se trata de otra tecnología y además físicamente llevan la muesca de posicionamiento en otra situación.

Según las informaciones disponibles se trata de memorias con una velocidad de bus de memoria real de entre 100MHz y 250MHz, lo que da una velocidad de bus de memoria efectiva de entre 800MHz y 2000MHz (el doble que una memoria DDR2 a la misma velocidad de bus de memoria real), con un consumo de entre 0 y 1.5 voltios (entre un 16% y un 25% menor que una DDR2) y una capacidad máxima de transferencia de datos de 15.0GB/s.

En cuanto a la medida, en todos los casos de memorias del tipo SDRAM (SDR, DDR, DDR2 y DDR3) se trata de módulos de 133mm de longitud.

En cuanto a su instalación, pueden ver una amplia información de cómo se instalan en el tutorial - Instalación y ampliación de módulos de memoria..

Una cuestión a considerar es que estos tipos de módulos no son compatibles entre sí, para empezar porque es físicamente imposible colocar un módulo en un banco de memoria que no sea de su tipo, debido a la posición de la muesca de posicionamiento.

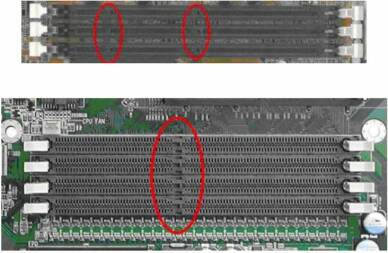

Hay en el mercado un tipo de placas base llamadas normalmente duales (OJO, no confundir esto con la tecnología Dual Channel) que tienen bancos para dos tipos de módulos (ya sean SDR y DDR o DDR y DDR2), pero en estos casos tan sólo se puede utilizar uno de los tipos. Esto quiere decir que en una placa base dual DDR - DDR2, que normalmente tiene cuatro bancos (dos para DDR y otros dos para DDR2), podemos poner dos módulos DDR o dos módulos DDR2, pero NO un módulo DDR y otro DDR2 o ninguna de sus posibles combinaciones. Es decir, que realmente sólo podemos utilizar uno de los pares de bancos, ya sea el DDR o el DDR2.

En nuestra sección de Tutoriales disponemos de más documentos en los que pueden encontrar una mayor información sobre este tema. Les aconsejo leer los siguientes:

- Como funcionan las memorias RAM?

- Identificar memoria RAM.

- Instalación y ampliación de módulos de memoria.

- LA MEMORIA RAM: identificación e instalación.

- Incompatibilidades en memorias RAM.


FUNCIONAMIENTO DE LAS MEMORIAS RAM.


La memoria principal o RAM (acrónimo de Random Access Memory,Memoria de Acceso Aleatorio) es donde el ordenador guarda los datos que estáutilizando en el momento presente. Se llama de acceso aleatorio porque el procesador accede a la información que está en la memoria en cualquier punto sin tener que accedera la información anterior y posterior. Es la memoria que se actualiza constantementemientras el ordenador está en uso y que pierde sus datos cuando el ordenador se apaga.

Proceso de carga en la memoria RAM:

Cuando las aplicaciones se ejecutan, primeramente deben ser cargadas enmemoria RAM. El procesador entonces efectúa accesos a dicha memoria para cargar instrucciones y enviar o recoger datos. Reducir el tiempo necesario para acceder a la memoria, ayuda a mejorar las prestaciones del sistema. La diferencia entre la RAM yotros tipos de memoria de almacenamiento, como los disquetes o discos duros, es que laRAM es mucho más rápida, y se borra al apagar el ordenador.

Es una memoria dinámica, lo que indica la necesidad de “recordar” los datos ala memoria cada pequeños periodos de tiempo, para impedir que esta pierda lainformación. Eso se llama Refresco. Cuando se pierde la alimentación, la memoria pierde todos los datos. “Random Access”, acceso aleatorio, indica que cada posición de memoria puede ser leída o escrita en cualquier orden. Lo contrario seria el accesosecuencial, en el cual los datos tienen que ser leídos o escritos en un orden predeterminado.

Las memorias poseen la ventaja de contar con una mayor velocidad, mayor capacidad de almacenamiento y un menor consumo. En contra partida presentan el CPU, Memoria y Disco Duro.
Los datos de instrucciones cuando se carga un programa, se carga en memoria. (DMA)

El inconveniente es de que precisan una electrónica especial para su utilización, la función de esta electrónica es generar el refresco de la memoria. La necesidad de los refrescos de las memorias dinámicas se debe al funcionamiento de las mismas, ya que este se basa en generar durante un tiempo la información que contiene. Transcurrido este lapso, la señal que contenía la célula biestable se va perdiendo. Para que no ocurra esta perdida, es necesario que antes que transcurra el tiempo máximo que la memoria puede mantener la señal se realice una lectura del valor que tiene y se recargue la misma.
Es preciso considerar que a cada bit de la memoria le corresponde un pequeño condensador al que le aplicamos una pequeña carga eléctrica y que mantienen durante un tiempo en función de la constante de descarga. Generalmente el refresco de memoria se realiza cíclicamente y cuando esta trabajando el DMA. El refresco de la memoria en modo normal esta a cargo del controlador del canal que también cumple la función de optimizar el tiempo requerido para la operación del refresco.

Posiblemente, en más de una ocasión en el ordenador aparecen errores de en la memoria debido a que las memorias que se están utilizando son de una velocidad inadecuada que se descargan antes de poder ser refrescadas.
Las posiciones de memoria están organizadas en filas y en columnas. Cuando se quiere acceder a la RAM se debe empezar especificando la fila, después la columna y por último se debe indicar si deseamos escribir o leer en esa posición. En ese momento la RAM coloca los datos de esa posición en la salida, si el acceso es de lectura o coge los datos y los almacena en la posición seleccionada, si el acceso es de escritura.

La cantidad de memoria Ram de nuestro sistema afecta notablemente a las prestaciones, fundamentalmente cuando se emplean sistemas operativos actuales. En general, y sobretodo cuando se ejecutan múltiples aplicaciones, puede que la demanda de memoria sea superior a la realmente existente, con lo que el sistema operativo fuerza al procesador a simular dicha memoria con el disco duro (memoria virtual). Una buena inversión para aumentar las prestaciones será por tanto poner la mayor cantidad de RAM posible, con lo que minimizaremos los accesos al disco duro.

Los sistemas avanzados emplean RAM entrelazada, que reduce los tiempos de acceso mediante la segmentación de la memoria del sistema en dos bancos coordinados. Durante una solicitud particular, un banco suministra la información al procesador, mientras que el otro prepara datos para el siguiente ciclo; en el siguiente acceso, se intercambian los papeles.
Los módulos habituales que se encuentran en el mercado, tienen unos tiempos de acceso de 60 y 70 ns (aquellos de tiempos superiores deben ser desechados por lentos).

Es conveniente que todos los bancos de memoria estén constituidos por módulos con el mismo tiempo de acceso y a ser posible de 60 ns.
Hay que tener en cuenta que el bus de datos del procesador debe coincidir con el de la memoria, y en el caso de que no sea así, esta se organizará en bancos, habiendo de tener cada banco la cantidad necesaria de módulos hasta llegar al ancho buscado. Por tanto, el ordenador sólo trabaja con bancos completos, y éstos sólo pueden componerse de módulos del mismo tipo y capacidad. Como existen restricciones a la hora de colocar los módulos, hay que tener en cuenta que no siempre podemos alcanzar todas las configuraciones de memoria. Tenemos que rellenar siempre el banco primero y después el banco número dos, pero siempre rellenando los dos zócalos de cada banco (en el caso de que tengamos dos) con el mismo tipo de memoria. Combinando diferentes tamaños en cada banco podremos poner la cantidad de memoria que deseemos.


Tipos de memorias RAM:

DRAM:
Acrónimo de “Dynamic Random Access Memory”, o simplemente RAM ya que es la original, y por tanto la más lenta.
Usada hasta la época del 386, su velocidad de refresco típica es de 80 ó 70 nanosegundos (ns), tiempo éste que tarda en vaciarse para poder dar entrada a la siguiente serie de datos. Por ello, la más rápida es la de 70 ns. Físicamente, aparece en forma de DIMMs o de SIMMs, siendo estos últimos de 30 contactos.

FPM (Fast Page Mode):
A veces llamada DRAM, puesto que evoluciona directamente de ella, y se usa desde hace tanto que pocas veces se las diferencia.
Algo más rápida, tanto por su estructura (el modo de Página Rápida) como por ser de 70 ó 60 ns. Es lo que se da en llamar la RAM normal o estándar. Usada hasta con los primeros Pentium, físicamente aparece como SIMMs de 30 ó 72 contactos (los de 72 en los Pentium y algunos 486). Para acceder a este tipo de memoria se debe especificar la fila (página) y seguidamente la columna. Para los sucesivos accesos de la misma fila sólo es necesario especificar la columna, quedando la columna seleccionada desde el primer acceso. Esto hace que el tiempo de acceso en la misma fila (página) sea mucho más rápido. Era el tipo de memoria normal en los ordenadores 386, 486 y los primeros Pentium y llegó a alcanzar velocidades de hasta 60 ns. Se
presentaba en módulos SIMM de 30 contactos (16 bits) para los 386 y 486 y en módulos de 72 contactos (32 bits) para las últimas placas 486 y las placas para Pentium.

EDO o EDO-RAM:
Extended Data Output-RAM. Evoluciona de la FPM. Permite empezar a introducir nuevos datos mientras los anteriores están saliendo (haciendo su Output), lo que la hace algo más rápida (un 5%, más o menos).
Mientras que la memoria tipo FPM sólo podía acceder a un solo byte (una instrucción o valor) de información de cada vez, la memoria EDO permite mover un bloque completo de memoria a la caché interna del procesador para un acceso más rápido por parte de éste. La estándar se encontraba con refrescos de 70, 60 ó 50 ns. Se instala sobre todo en SIMMs de 72 contactos, aunque existe en forma de DIMMs de 168.

La ventaja de la memoria EDO es que mantiene los datos en la salida hasta el siguiente acceso a memoria. Esto permite al procesador ocuparse de otras tareas sin tener que atender a la lenta memoria. Esto es, el procesador selecciona la posición de memoria, realiza otras tareas y cuando vuelva a consultar la DRAM los datos en la salida seguirán siendo válidos. Se presenta en módulos SIMM de 72 contactos (32 bits) y módulos DIMM de 168 contactos (64 bits).

SDRAM:
Sincronic-RAM. Es un tipo síncrono de memoria, que, lógicamente, se sincroniza con el procesador, es decir, el procesador puede obtener información en cada ciclo de reloj, sin estados de espera, como en el caso de los tipos anteriores. Sólo se presenta en forma de DIMMs de 168 contactos; es la opción para ordenadores nuevos. SDRAM funciona de manera totalmente diferente a FPM o EDO. DRAM, FPM y EDO transmiten los datos mediante señales de control, en la memoria SDRAM el acceso a los datos esta sincronizado con una señal de reloj externa.

La memoria EDO está pensada para funcionar a una velocidad máxima de BUS de 66 Mhz, llegando a alcanzar 75MHz y 83 MHz. Sin embargo, la memoria SDRAM puede aceptar velocidades de BUS de hasta 100 MHz, lo que dice
mucho a favor de su estabilidad y ha llegado a alcanzar velocidades de 10 ns. Se presenta en módulos DIMM de 168 contactos (64 bits). El ser una memoria de 64 bits, implica que no es necesario instalar los módulos por parejas de módulos de igual tamaño, velocidad y marca

PC-100 DRAM:
Este tipo de memoria, en principio con tecnología SDRAM, aunque también la habrá EDO. La especificación para esta memoria se basa sobre todo en el uso no sólo de chips de memoria de alta calidad, sino también en circuitos impresos de alta calidad de 6 o 8 capas, en vez de las habituales 4; en cuanto al circuito impreso este debe cumplir unas tolerancias mínimas de interferencia eléctrica; por último, los ciclos de memoria también deben cumplir unas especificaciones muy exigentes. De cara a evitar posibles confusiones, los módulos compatibles con este estándar deben estar identificados así: PC100-abc-def.

BEDO (burst Extended Data Output):
Fue diseñada originalmente parasoportar mayores velocidades de BUS. Al igual que la memoria SDRAM, esta memoria es capaz de transferir datos al procesador en cada ciclo de reloj, pero no de forma continuada, como la anterior, sino a ráfagas (bursts), reduciendo, aunque no suprimiendo totalmente, los tiempos de espera del procesador para escribir o leer datos de memoria.

RDRAM (Direct Rambus DRAM):
Es un tipo de memoria de 64 bits que puede producir ráfagas de 2ns y puede alcanzar tasas de transferencia de 533MHz, con picos de 1,6 GB/s. Pronto podrá verse en el mercado y es posible que tu próximo equipo tenga instalado este tipo de memoria.

Es el componente ideal para las tarjetas gráficas AGP, evitando los cuellos de botella en la transferencia entre la tarjeta gráfica y la memoria de sistema durante el acceso directo a memoria (DIME) para el almacenamiento de texturas gráficas. Hoy en día la podemos encontrar en las consolas NINTENDO 64.

DDR SDRAM (Double Data Rate SDRAM o SDRAM-II):
Funciona a velocidades de 83, 100 y 125MHz, pudiendo doblar estas velocidades en la transferencia de datos a memoria. En un futuro, esta velocidad puede incluso llegar a triplicarse o cuadriplicarse, con lo que se adaptaría a los nuevos procesadores. Este tipo de memoria tiene la ventaja de ser una extensión de la memoria SDRAM, con lo que facilita su implementación por la mayoría de los fabricantes.

SLDRAM:
Funcionará a velocidades de 400MHz, alcanzando en modo doble 800MHz, con transferencias de 800MB/s, llegando a alcanzar 1,6GHz, 3,2GHz en modo doble, y hasta 4GB/s de transferencia. Se cree que puede ser la memoria a utilizar en los grandes servidores por la alta transferencia de datos.

ESDRAM:
Este tipo de memoria funciona a 133MHz y alcanza transferencias de hasta 1,6 GB/s, pudiendo llegar a alcanzar en modo doble, con una velocidad de 150MHz hasta 3,2 GB/s.

La memoria FPM (Fast Page Mode) y la memoria EDO también se utilizan en tarjetas gráficas, pero existen además otros tipos de memoria DRAM, pero que SÓLO de utilizan en TARJETAS GRÁFICAS, y son los siguientes:

- MDRAM (Multibank DRAM) Es increíblemente rápida, con transferencias de hasta 1 GIGA/s, pero su coste también es muy elevado.
- SGRAM (Synchronous Graphic RAM) Ofrece las sorprendentes capacidades de la memoria SDRAM para las tarjetas gráficas. Es el tipo de memoria más popular en las nuevas tarjetas gráficas aceleradoras 3D.
- VRAM Es como la memoria RAM normal, pero puede ser accedida al mismo tiempo por el monitor y por el procesador de la tarjeta gráfica, para suavizar la presentación gráfica en pantalla, es decir, se puede leer y escribir en ella al mismo tiempo.
- WRAM (Window RAM) Permite leer y escribir información de la memoria al mismo tiempo, como en la VRAM, pero está optimizada para la presentación de un gran número de colores y para altas resoluciones de pantalla. Es un poco más económica que la anterior.
La arquitectura PC establece que los datos que constituyen una imagen a mostrar en el monitor no se mapeen en la RAM que podamos tener en la placa madre, sino en la memoria RAM que se encuentra en la propia tarjeta de vídeo.

Por tanto, para concluir contar que con la introducción de procesadores más rápidos, las tecnologías FPM y EDO empezaron a ser un cuello de botella. La memoria más eficiente es la que trabaja a la misma velocidad que el procesador. Las velocidades de la DRAM FPM y EDO eran de 80, 70 y 60 ns, lo cual era suficientemente rápido para velocidades inferiores a 66MHz. Para procesadores lentos, por ejemplo el 486, la memoria FPM era suficiente.

Con procesadores más rápidos, como los Pentium de primera generación, se utilizaban memorias EDO. Con los últimos procesadores Pentium de segunda y tercera generación, la memoria SDRAM es la mejor solución.

La memoria más exigente es la PC100 (SDRAM a 100 MHz), necesaria para montar un AMD K6-2 o un Pentium a 350 MHz o más. Va a 100 MHz en vez de los 66 MHZ usuales.

Tecnologías de memorias RAM: SIMMs y DIMMs:

Se trata de la forma en que se organizan los chips de memoria, del tipo que sean, para que sean conectados a la placa base del ordenador. Son unas placas alargadas con conectores en un extremo; al conjunto se le llama módulo. El número de conectores depende del bus de datos del microprocesador.

1. SIMM de 72 contactos, los más usados en la actualidad. Se fabrican módulos de 4, 8, 16,32 y 64 Mb.
2. SIMM EDO de 72 contactos, muy usados en la actualidad. Existen módulos de 4, 8, 16,32 y 64 Mb.
3. SIMM de 30 contactos, tecnología en desuso, existen adaptadores para aprovecharlas y usar 4 de estos módulos como uno de 72 contactos. Existen de 256 Kb, 512 Kb (raros), 1, 2 (raros), 4, 8 y 16 Mb.
4. SIPP, totalmente obsoletos desde los 386 (estos ya usaban SIMM mayoritariamente).
SIMMs: Single In-line Memory Module, con 30 ó 72 contactos. Los de 30 contactos pueden manejar 8 bits cada vez, por lo que en un 386 ó 486, que tiene un bus de datos de 32 bits, necesitamos usarlos de 4 en 4 módulos iguales. Su capacidad es de 256 Kb, 1 Mb ó 4 Mb. Miden unos 8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco. Los SIMMs de 72 contactos, manejan 32 bits, por lo que se usan de 1 en 1 en los 486; en los Pentium se haría de 2 en 2 módulos (iguales), porque el bus de datos de los Pentium es el doble degrande (64 bits). La capacidad habitual es de 1 Mb, 4 Mb, 8 Mb, 16, 32 Mb.
5. DIMMs, más alargados (unos 13 cm), con 168 contactos y en zócalos generalmente negros. Pueden manejar 64 bits de una vez, por lo que pueden usarse de 1 en 1 en los Pentium, Pentium II y Pentium III. Existen para voltaje estándar (5 voltios) o reducido (3.3 V).

Y podríamos añadir los módulos SIP, que eran parecidos a los SIMM pero con frágiles patitas soldadas y que no se usan desde hace bastantes años, o cuando toda o parte de la memoria viene soldada en la placa (caso de algunos ordenadores de marca).

NOTA ACLARATORIA:
Este turorial está totalmente desfasado (incluso en la fecha que tiene), pero nos puede servir para ver el panorama que habia en los años '90 en cuanto a memorias. Por otra parte, el precio de estas no tenia nada que ver con los precios a los que hoy en día estamos acostumbrados. Hay que penser que en aquella época un módulo DIMM ''barato'' de 32MB rondaba las 25.000 pesetas (unos 150 euros).

En nuestra sección de TUTORIALES - HARDWARE pueden encontrar información sobre memorias, tipos de memorias y su instalación mucho más actuales.

COMO PODEMOS IDENTIFICAR EL TIPO DE MEMORIA QUE TENEMOS INSTALADA.

La identificación del tipo de memoria que utilizamos puede ser un problema de cuando menos laboriosa solución.

Quizás el mejor sistema sea valernos de un programa de análisis de componentes, como es el caso del Everest y otros.

Lo que suele ocurrir es que la información que necesitamos, que en el caso del Everest se encuentra en Placa base, y dentro de esta en SPD, es una información que solo está disponible en las versiones de pago, quedando para las versiones ''Free'' o en periodo de prueba solo la información rerferente a la cantidad de memoria y en algunos casos el tipo de esta (si se trata de SDRAM, DDR o DDR2)

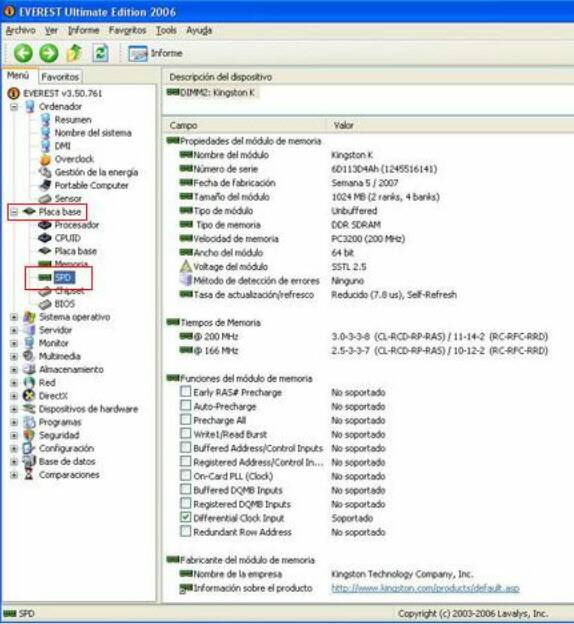

En esta captura de pantalla podemos ver toda la información que podemos encontrar en la sección SPD sobre nuestra memoria (en este caso, en el Everest Ultimate 2006).


Y en esta ampliación podemos ver más detalladamente la información referida a los módulos instalados, donde nos indica todos los datos que necesitamos.

Si no disponemos de un programa de este tipo nos quedan otras soluciones, pero ya pasan por abrir el ordenador y quitar el módulo.

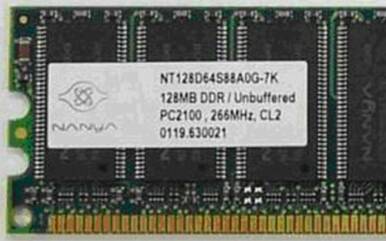

Una vez que tenemos el módulo quitado podemos ver las características de la memoria.

Lo primero (y lo más fácil) que tenemos que mirar es el tipo de memoria de que se trata.

Esto es fácil porque los tres tipos de memorias que hay en el mercado actualmente son fáciles de identificar:

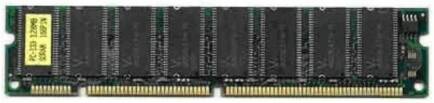

SDRAM

Ya prácticamente en desuso, se distinguen fácilmente por tener dos muescas de posicionamiento, una a 2.5 cms del lateral izquierdo y el otro prácticamente en el centro. Su longitud es de 133 mm.

En cuanto al número de contactos, tienen 168 contactos

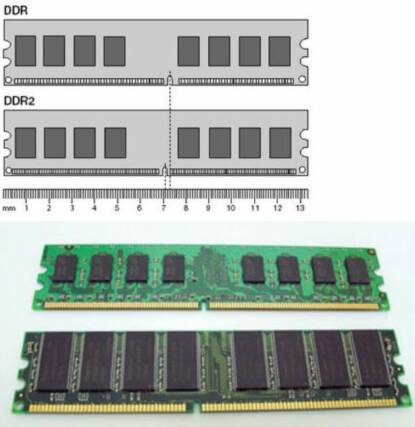

DDR y DDR2

En este caso ya podemos tener algo más de dificultad, pues si bien son diferentes, esa diferencia es algo más difícil de apreciar.

Ambos tipos de memoria tienen la misma longitud que las SDRAM, es decir, 133 mm. y ambas tienen una sola muesca prácticamente en el centro, aunque no exactamente en la misma posición. En cuanto al número de contactos, las del tipo DDR tienen 184 contactos y las del tipo DDR2 tienen 240 contactos.

En el gráfico y la imagen inferior podemos ver la forma de distinguirlas.

Los principales fabricantes de memorias etiquetan estas con sus características, pero en las memorias sin marca la cosa cambia y hay muchos que no ponen nada o solo ponen el tipo y la velocidad.

En esta imagen podemos ver una memoria correctamente etiquetada, donde vemos que se trata de un módulo de la marca Nanya, DDR, PC2100 (266Mhz) de 128Mb de capacidad, una latencia CAS 2 (CL2) y del tipo Umbuffered.
Otros fabricantes utilizan una serie de dígitos para indicar el tipo de memoria y características de esta, como es el caso de la información que suministra Kingston (en la imagen inferior).
Imagen de la colocación de un módulo DDR2


Consideraciones a seguir

- Como ya hemos dicho, eliminar antes de nada la electricidad estática de nuestro cuerpo.
- Antes de hacer ninguna operación en nuestro ordenador, desconectarlo de la corriente.
- Nunca tocar un módulo de memoria con un objeto metálico.
- No colocar el modulo sobre una superficie metálica.
- No forzar nunca un módulo.
- Despejar bien el area de trabajo. Se tarda menos en quitar los cables que puedan estorbar que en solucionar una averia por haber forzado otro componente al intentar apartar ese mismo cable.
- Apretar con firmeza no es lo mismo que apretar fuerte. Se trata de colocar el módulo en el slot, no de incrustarlo.
- Tener mucho cuidado con los componentes que haya cerca de los slot.
- Es conveniente que instalemos memorias de marca. Las genericas salen bastante más baratas, pero también dan más problemas.

Incompatibilidades

Uno de los problemas con los que nos solemos encontrar cuando ampliamos la memoria es con las incompatibilidades. Estas producen efectos tales como que no arranque el ordenador, bloqueos, que no reconozca uno de los módulos o bien que sólo reconozca la mitad de la memória de un modulo.

- Hay placas que admiten dos tipos diferentes de módulos (SDRAM y DDR o DDR y DDR2). Esto quiere decir que podemos poner en esa placa un tipo u otro, pero lo que no podemos hacer es mezclarlos.
- Siempre que sea posible debemos evitar mezclar memorias de diferentes velocidades, entre otras cosas porque la placa base tiende a ajustar la velocidad del bus de memoria a la del módulo más lento.
- El ordenador trabajara mejor con módulos iguales en velocidad y capacidad (y a ser posible misma marca y tipo).
- En el caso de necesitar mezclar memorias de diferentes capacidades debemos consultar el manual de la placa base para ver en qué slot tenemos que colocar cada modulo.
- No se pueden mezclar módulos ECC con Non ECC, ademas, las placas base especifican el tipo que necesitan.
- En el caso de memorias en Dual Channel, los dos módulos que forman el par deben ser exactamente iguales.
- No se pueden mezclar módulos Buffered con Unbuffered.
- Las memorias de tipo generico (sin marca) suelen dar más problemas de compatibilidad. Muchas veces lo barato a la larga sale caro.
- Las memorias SDRAM, sobre todo las PC100, suelen dar bastantes problemas de incompatibilidad. Eso es debido a la falta de estandarización en las normativas y falta de controles de calidad existentes en esa epoca. Cuanto más rápida es la memoria, más calidad necesita (tanto en la memoria como en la placa base).



LA MEMORIA RAM: identificación e instalación

José Miguel Blázquez - Noviembre de 2005


INTRODUCCIÓN Y CONCEPTOS BÁSICOS

Uno de los componentes más importantes de un ordenador es la memoria principal o memoria RAM. En esta memoria se cargan los programas y los datos que se están usando en el ordenador mientras éste permanece encendido, por tanto, cuanto mejores sean las prestaciones de la memoria más se notará en el funcionamiento del sistema.
Si disponemos de más capacidad de memoria, podemos tener más programas abiertos a la vez o con grandes volúmenes de datos. Además de la capacidad, también hay que tener en cuenta la velocidad de la memoria, si es más rápida, podremos ejecutar programas y mover datos con mayor rapidez (con este ejemplo vemos claramente que la velocidad de trabajo de un ordenador no sólo está en el procesador, sino en más componentes, como la memoria RAM).

¿Porque se llama RAM? - Las siglas RAM vienen de los vocablos ingleses "Random Access Memory". Significa "Memoria de Acceso Aleatorio", y se refiere a la capacidad del sistema de acceder a una posición en concreto de la memoria de manera directa. En el caso contrario estaría el almacenamiento en cintas, que para acceder a un dato concreto, si está a mitad de la cinta hay que recorrerla toda desde el principio para llegar a él. En la RAM esto no ocurre y se puede acceder a la ubicación del dato de manera directa.

A parte de ese tipo de acceso, hay otra característica que diferencia a la memoria RAM de otros tipos de memoria, y es su volatibilidad. Es decir, la información sólo se mantiene en la memoria mientras haya suministro eléctrico, si lo suprimimos (al apagar el ordenador), todos los datos se borran.

TIPOS

Existen y han existido muchos tipos de memorias RAM, pero remontarse al pasado en este manual es algo innecesario. Por tanto, vamos a tratar las memorias más usadas hoy en día y desde hace algunos años.

Para nombrar una memoria, hay que distinguir entre: soporte y características.

Los soportes son SIMM (Single Inline Memory Module) ó DIMM (Double Inline Module Memory). Los módulos SIMM tienen 30 ó 72 contactos (los contactos son esas conexiones eléctricas que tienen en un borde). En cambio, los módulos DIMM son más modernos y tienen 168 o 184 contactos.

En este manual hablaremos fundamentalmente de las memorias con soporte DIMM, ya que son las más usadas desde hace años. Dentro de las memorias con soporte DIMM tenemos 2 tipos bien diferenciados, las SDRAM “normales” y las DDR SDRAM.

Las SDRAM normales tienen 168 contactos, los primeros módulos se comercializaban a 66MHz de velocidad, luego surgieron los de 100 y 133MHz, que son prácticamente los únicos que se emplean en SDRAM, actualmente sólo se encuentran fácilmente los SDRAM de 133MHz.

Imagen de los dos tipos de módulos SIMM.
Observese la muesca junto a los contactos para su correcta colocación.

Los módulos de memoria SIMM (Single In-line Memory Module) fueron la respuesta al problema de los chip de memoria insertados directamente en la placa base, lo que hacía muy difícil por no decir imposible el poder aumentar la memoria de un ordenador. Estos SIMM tenían 30 contactos y posteriormente 72 contactos (OJO; no confundir con los módulos DIMM de 72 contactos). Estuvieron en uso hasta la aparición de los módulos DIMM, coincidiendo estos con la aparición de los primeros Pentium de Intel y los K6 de AMD. Estos módulos tenían los contactos solo en una cara.
En 30 contactos la capacidad era de 256 Kb, 1 Mb, 4 Mb y 16 Mb, con un bus de datos de 8 bits.
En 72 contactos la capacidad era de 1 Mb, 2 Mb, 4 Mb, 8 Mb, 16 Mb, 43 Mb y 64 Mb, con un bus de datos de 32 bits.

MODULOS DIMM

Los módulos DIMM (Dual In-line Memory Module) son los sucesores de los SIMM. Trabajan a 64 bits y algunos a 72 bits, son memorias mucho más rápidas que los SIMM y de más capacidad.
Todos los módulos posteriores son evoluciones de los DIMM, y por lo tanto son módulos DIMM.

Hay varios tipos de módulos DIMM:
Paridad. Sistema de detección de errores. Las memorias con paridad trabajan a 9 bits (8 de datos más 1 de paridad).
ECC (Error Correcting Code o Código de corrección de errores). Los módulos pueden ser ECC o Non ECC, dependiendo de que tengan este código o no. Este sistema ha sustituido a la paridad.
Single side. Tienen los chips de memoria en una sola de sus caras
Double side. Tienen los chips de memoria en las dos caras.
Unbuffered. La memoria unbuffered (también conocida como Unregistered) se comunica directamente con el Northbridge de la placa base, en vez de usar un sistema store-and-forward como hace la memoria Registered. Esto hace que la memoria sea más rápida, aunque menos segura que la registered.
Buffered. Los módulos del tipo buffered (también conocidos como registered) tienen registros incorporados en sus líneas de dirección y del control.
Un registro es un área de acción temporal muy pequeña (generalmente de 64 bits) para los datos.
Estos registros actúan como almacenadores intermedios entre la CPU y la memoria.
El uso de la memoria registered aumenta la fiabilidad del sistema, pero también retarda los tiempos de transferencia de datos entre ésta y el sistema. Este tipo de memoria se suele usar sobre todo en servidores, donde es mucho más importante la integridad de los datos que la velocidad en sí misma. No todas las placas suelen soportar estos módulos.

Los módulos SDRAM, DDR y DDR2 los podemos encontrar tanto con los chips de memoria vistos como encapsulados. Este encapsulado sirve tanto de protección como de refrigeración.

MODULOS SDRAM

Imagen de un módulo SDRAM.

Los módulos SDRAM tienen 168 contactos y como puede verse en la imagen dos ranuras de posicionamiento.
Se fabricaron con una frecuencia de reloj de 66, 100 y 133 Mhz y unas capacidades de entre 16 Mb y 512 Mb.
Entre las principales mejoras con respecto a los módulos DIMM de 72 contactos, cabe destacar que permiten una transferencia de E/S por ciclo de reloj, sin estado de espera, contando además con la función Interleaving, que permite que 1/2 módulo empiece un acceso mientras el otro 1/2 termina el anterior.

MODULOS DDR

Imagen de dos módulos DDR. El primero es un módulo ECC, es decir,
con control de errores y el segundo es un módulo Non ECC.

Los módulos DDR tienen 184 contactos. Son de la misma longitud que los SDRAM, pero como puede verse, además de un mayor número de contactos, tienen una sola ranura de posicionamiento.

Los tìpos de DDR son:
PC-1600 DDR200
PC-2100 DDR266
PC-2700 DDR333
PC-3200 DDR400

MODULOS DDR2

Imagen de un módulo DDR2.

Los módulos DDR2 tienen 240 contactos, midiendo lo mismo que los DDR.
Suponen una mejora sobre DDR, multiplicando el buffer de E/S por 2 en la frecuencia del núcleo, permitiendo 4 transferencias por ciclo de reloj. Tienen un consumo de entre 0 y 1.8 voltios (más bajo que las DDR), pero en su contra está que tienen una latencia de casi el doble de una DDR.

Los tipos de DDR2, al día de hoy, son:
PC2-3200 DDR2-400
PC2-4200 DDR2-533
PC2-5300 DDR2-667
PC2-6400 DDR2-800

MODULOS RIMM
Imagen de un módulo RIMM. Observese el encapsulado de este formato..

Los módulos RIMM (Rambus Inline Memory Module) salieron al mercado como el tipo de memoria diseñado para Pentium 4. Utilizan una tegnología denominada RDRAM, desarrollada a mediados de los 90 por Rambus Inc. Tienen 184 pines y un bus de datos de 16 bit para unas velocidades de 300MHz (PC-600), 356 Mhz (PC-700), 400 Mhz (PC-800) y 533 Mhz (PC-1066). Generaban unas muy altas temperaturas, por lo que siempre iban con difusor de temperatura (como puede observarse en la imagen). Estas velocidades eran muy superiores a los 100Mhz y 133Mhz de las SDRAM y los 200Mhz de las primeras DDR, aunque al tener un bus de solo 16 bit y unos tiempos de latencia muy altos las hace 4 veces mas lentas que una DDR actual.
Rambus Inc. sólo dio licencia de fabricación a algunas empresas, siendo la más importante Samsung.
A esto hay que añadir unos precios muy altos, por lo que Intel dejo de fabricar placas para estos módulos, volviendo a los SDRAM y DDR.



INSTALACION DE LA MEMORIA

Veamos ahora cómo instalar un módulo de memoria. El módulo de las imagenes es un DDR, pero el proceso y forma es el mismo para SDRAM, DDR y DDR2.
Lo primero que tenemos que hacer, y esto es valido para cualquier componente que toquemos, es descargar la posible electricidad estática que tengamos. Para esto, lo más facil es tocar algo metálico que tenga contacto con tierra, como por ejemplo un grifo.
Debemos evitar tocar los contactos del módulo. Colocamos el dódulo en el slot correspondiente y empujamos hacia abajo con firmeza hasta comprobar que los clips de sujeccion se cierran. Comprobamos que estos clips están bien cerrados y ya tenemos el módulo colocado. Es muy importante hacer esta operación con mucho cuidado, ya que los slot son bastante frágiles y si desviamos el módulo hacia adelante o hacia atras corremos el riesgo de romper el slot.
Es importantísimo seguir las instrcciones del manual de la placa base a la hora de poner los módulos, ya que en muchas placas el slot que debemos usar depende de la memoria que queramos poner. Esto es más importante si cabe cuando se trata de añadir memoria a nuestro ordenador.
Observar como se afianza el módulo.
Imagen de como queda una placa con dos módulos DDR puestos.

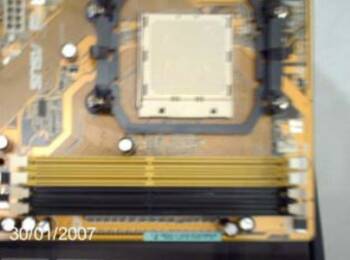

Imagen de dos pares de bancos de memorias DDR2 para Dual Channel.
Las DDR SDRAM son comúnmente conocidas como DDR, similares a las anteriores pero tienen 184 contactos y mejores prestaciones. Las más comunes son:
- DDR266 (PC2100): Frecuencia de trabajo de 266 MHz y transferencia de datos de 2,1 GB/s.
- DDR333 (PC2700): 333 MHz y 2,7 GB/s
- DDR400 (PC3200): 400 MHz y 3,2 GB/s
- DDR533 (PC4200): 533 MHz y 4,2 GB/s



Se puede ver claramente que, a mayor frecuencia (MHz), se pueden conseguir mayores velocidades de transferencia de datos, lo cual se transmite en mayor velocidad de funcionamiento del sistema.

Las siglas DDR vienen de "Double Data Rate" y significan "Doble Tasa de Datos", esto indica que la memoria es capaz de procesador el doble de datos por cada ciclo de reloj. Por eso se dice que una memoria DDR con 133MHz trabaja como si fuera a 266MHz, ahí se ve esa doble capacidad de trabajo.

¿Qué memoria tengo que instalar en mi ordenador si quiero ampliar?

Esto depende de las capacidades de la placa base. Lo ideal es acudir al manual de la placa (un librito que nos debieron entregar al comprar el ordenador) y verificar las características. Ahí pondrá qué tipo de memorias se deben poner y de qué velocidad.
Si no estamos seguros se debe acudir a una tienda de informática o a un especialista para que nos asesore.



INSTALACIÓN DE LA MEMORIA

Si ya sabemos qué memoria vamos a poner y la tenemos en mano, sólo nos queda el proceso físico de su inserción; también podemos seguir estos pasos si únicamente queremos ver la memoria que ya hay puesta.

* Materiales necesarios: Un simple destornillador de estrella.

Lo primero que debemos hacer es apagar el ordenador y abrir la torre, esto es una operación muy sencilla y que se debe repetir cada vez que queramos manipular un componente de su interior, no sólo la memoria. Quitamos los tornillos que sujetan las tapas o la carcasa y las retiramos.

* ¡Precaución!: Antes de manipular el interior de la torre, debemos tocar cualquier superfície metálica para descargar nuestra electricidad estática que sería fatal para cualquier componente interno.

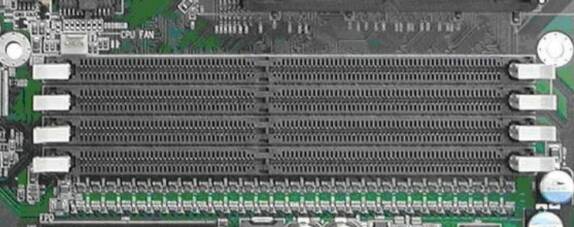

Ahora tenemos que identificar la ubicación de la memoria, si miramos en la placa interna veremos una zona similar a esta:


Ahí están los slots (huecos para poner la memoria) y el módulo o módulos que tengamos ya instalados
aparecerán colocados en una de las ranuras (en la imagen no sale ninguno).

Seguidamente, acercamos el módulo por el lado donde están los conectores hacia uno de los slots libres y lo insertamos perpendicularmente y con firmeza, hasta que queden los contactos en su interior. Pero antes de hacer esto hay que tener en cuenta algunas cosas:

1) Los módulos van sujetos lateralmente con unas piezas de plástico, antes de insertar el módulo debemos asegurarnos de que están abiertas para que podamos colocar el módulo cómodamente. Una vez insertado, debemos cerrar las piezas hasta que se ajusten a las muescas laterales del módulo.



POR QUE SE PRODUCEN INCOMPATIBILIDADES EN LAS MEMORIAS RAM.

Uno de los mayores problemas que se producen con los módulos de memoria RAM cuando queremos ampliar esta es el problema de las incompatibilidades. Vamos a ver realmente cuales son las causas de estas incompatibilidades.

De entrada vamos a aclarar dos puntos:
Ni la diferencia de capacidad de las memorias ni incluso la diferencia de velocidad de los módulos (siempre y cuando la placa base soporte las velocidades) son causa de incompatibilidad. Podemos mezclar sin problemas módulos de 256MB, 512MB y de 1GB sin que se produzca ninguna incompatibilidad entre ellos. Incluso podemos mezclar módulos PC-333 y módulos PC-400, que mientras que la placa base soporte ambos tipos tampoco tendremos problemas (aunque, eso si, el sistema se regirá siempre por la velocidad del módulo más lento).

Pero aquí termina la lista de los parámetros de una memoria que no son (o pueden ser) causa de incompatibilidad entre módulos.

Vamos a analizar los diferentes parámetros de una memoria que sí que son (o pueden ser) causa de incompatibilidad, aunque hay que dejar bien claro que estas incompatibilidades dependen en gran medida de los márgenes de tolerancia de la placa base, por lo que dos módulos pueden trabajar perfectamente en una determinada placa base y ser incompatibles en otra.

Tipos de módulos de memoria:
Los tipos de módulos más habituales en la actualidad son los módulos DDR, DDR2 y ya bastante menos los módulos SDRAM (aunque hay que aclarar que todos estos tipos son SDRAM, es decir, Synchronous Dynamic Random Access Memory, lo que se conoce normalmente por memorias SDRAM son las memorias SDR (Single Data Rate), en contraposición a las DDR (Double Data Rate). Estos módulos se han ido sustituyendo en el tiempo. Primero fueron los SDRAM, que dieron paso a los DDR y estos a los DDR2.
Estos módulos son incompatibles físicamente entre ellos, pero existen una serie de placas base del tipo dual que admiten dos formatos de módulos diferentes, SDRAM y DDR o DDR y DDR2. Pero que admitan ambos tipos no quiere decir que estos se puedan mezclar. En una placa dual podemos poner módulos de un tipo o de otro, pero NO de los dos.

Posición de los chips de memoria:
Existen módulos de memoria que tienen los chips en una sola de sus caras y otros que tienen los chips en ambas caras (Single Side o Double Side). Esto, que a simple vista puede parecer una cuestión sin importancia, es uno de los motivos de incompatibilidades.

Paridad:
Los módulos con paridad trabajan a 9bits en vez de a 8 bits (8 de datos + 1 de paridad). No se pueden mezclar módulos con paridad y módulos sin paridad. En la actualidad la paridad ha sido sustituida por el el sistema ECC.

Módulos ECC o NON-ECC:
ECC significa Error Correcting Code, es decir, memoria con código corrector de errores. Las memorias ECC se suelen emplear sobre todo en servidores, ya que son bastante más caras que las memorias NON-ECC... y también algo más lentas. Normalmente las placas base admiten un solo tipo, pero hay placas base que admiten ambos tipos. Pero que admitan ambos tipos (ECC y NON-ECC) no significa que se puedan mezclar.

Módulos Buffered y Unbuffered:
La memoria unbuffered (también conocida como Unregistered) se comunica directamente con el Northbridge de la placa base, en vez de usar un sistema store-and-forward como hace la memoria Registered. Esto hace que la memoria sea mas rápida, aunque menos segura que la registered.
Los módulos del tipo buffered (también conocidos como registered) tienen registros incorporados en sus líneas de dirección y del control. Un registro es un área de acción temporal muy pequeña (generalmente de 64 bits) para los datos. Estos registros actúan como almacenes intermedios entre la CPU y la memoria.
El uso de la memoria registered aumenta la fiabilidad del sistema, pero también retarda mismo . Este tipo de memoria se suele usar sobre todo en servidores. No todas las placas suelen soportar estos módulos. No se pueden mezclar módulos de ambos tipos de memoria.

Latencia CAS:
La Latencia CAS (CL) (Column Address Strobe o Column Address Select) es el tiempo (en número de ciclos de reloj) que transcurre después de que el controlador de memoria envía una petición para leer una posición de memoria y antes de que los datos sean enviados a los pines de salida del módulo. Una diferencia en esta latencia CAS puede crear una incompatibilidad entre los módulos.

Tiempo RAS:
El Tiempo RAS (Row Address/Access Strobe) es el tiempo que tarda en colocarse la memoria en una determinada fila. Aunque este tiempo tiene mucha menos importancia que la latencia CAS también puede ser motivo de incompatibilidades.

Tabla SPD:
La Tabla SPD (Serial Presence Detect) es un estándar para proporcionar información automáticamente acerca de un modulo de memoria RAM. Si esta tabla está dañada o es diferente entre dos módulos es más que posible (casi seguro) que sólo va a funcionar uno de ellos. Las tablas SPD son las que permiten la configuración automática de la memoria.


2) Entre los contactos de las memorias puede haber 1 muesca (DDR 184 contactos) o 2 muescas (SDRAM 168 contactos), estas muescas deben coincidir con unas que existen en el hueco donde vamos a colocar la memoria.
Próxima Página - Next Page
Ultima Página - Last Page
Image Memory Módulos SIMM
Fota Módulo SDR
Imagen Módulo Memory DDR
Foto Módulo DDR2
Fotos módulos SIMM.
Módulo Meemoria DDR
Computadoras Zona Tecnológica
Software Zona Tecnológica
Contactos Zona Tecnológica
Contactos Zona Tecnológica
Conectividad Wireless
Seguridad  Protección
Impresión
Novedades y Ofertas
Videojuegos
Telefonía
Audio y Video
Disco duro Usb Sata interno externo
Wifi Bluetooth Netbook Palm Notebook
Conectividad HDTV Impresoras Sotware Programas Videojuegos
Precios Ofertas Economico Guayaquil Cuenca Blackbarry
CPUs - Desktops - Servers
